100kva 3-vaiheinen virranjakomuuntaja

Vuodesta 2006 lähtien Conso Electrical Science and Technology Co., Ltd on kerännyt yli vuosikymmenen kokemuksen 100 kVA:n 3-vaiheisten tehonjakelumuuntajien valmistuksesta ja jalostaa jatkuvasti olemassa olevia valmistusprosessejaan jakelumuuntajaksi ja kompaktiksi sähköasemaksi. Tämä on huipentunut kypsän ja erittäin tehokkaan johtamiskehyksen luomiseen, joka kattaa kaiken tuotesuunnittelusta tuotannon jalostukseen. Conso Electrical korostaa laatua ja asiakaslähtöisyyttä kokoaessaan 100kVA 3-vaiheisia tehonjakelumuuntajia. Olemme innoissamme mahdollisuudesta työskennellä markkinointigurujen kanssa ympäri maailmaa.

Lähetä kysely

Tuotteen Kuvaus

Video

100kVA 3-vaiheinen virranjakelumuuntaja Suorituskykyominaisuudet:

a. Öljyupotetuissa muuntajissa, lukuun ottamatta pienitehoisia, pienjännitekäämissä käytetään yleensä kuparikalvolla käämittyä sylinterimäistä rakennetta, kun taas suurjännitekäämissä hyödynnetään monikerroksista sylinterimäistä rakennetta. Tämä tasapainotettu käämikokoonpano varmistaa minimaalisen vuodon, korkean mekaanisen lujuuden ja vahvan oikosulkusuojauksen.

b. Sekä sydän että käämit on kiinnitetty kiinnitystoimenpiteillä. Kiinnitysosat, kuten korkea- ja pienjännitejohdot, on varustettu itselukittuvilla löystymisen estomuttereilla. Muuntaja käyttää iskunkestävää rakennetta, joka kestää kuljetuksen.

c. Kelat ja sydän läpikäyvät tyhjiökuivauksen, ja muuntajaöljy käsitellään tyhjiösuodatus- ja täyttötekniikoilla muuntajan kosteuspitoisuuden minimoimiseksi.

d. Öljysäiliössä on aallotetut rivat, jotka tarjoavat sen hengitystoiminnon, joka kompensoi lämpötilanvaihteluista johtuvia öljymäärän muutoksia. Näin ollen tämä tuote eliminoi öljyn paisuntasäiliön tarpeen, mikä pienentää muuntajan kokonaiskorkeutta.

e. Korvaamalla öljyn paisuntasäiliö aallotettuihin ripoihin, muuntajaöljy eristetään tehokkaasti ulkoisesta ympäristöstä. Tämä estää hapen ja kosteuden pääsyn sisään ja säilyttää siten eristyksen suorituskyvyn.

f. Näillä viidellä keskeisellä suorituskykytekijällä öljyupotetut muuntajat on suunniteltu toimimaan ilman öljynvaihtoa normaalin käytön aikana. Tämä alentaa merkittävästi ylläpitokustannuksia ja pidentää muuntajan käyttöikää.

100kVA 3-vaiheinen tehonjakelumuuntaja Tekniset tiedot:

Nimelliskapasiteetti:	100 kVA;
Ensisijainen jännite:	13,8 kV, 22 kV tai 33 kV;
Ei lataushäviöitä:	200 ± 10 % W tai riippuu;
Lataushäviö:	1500/1580 ± 10 % W tai riippuu;
Nimellistaajuus:	50 tai 60 Hz;

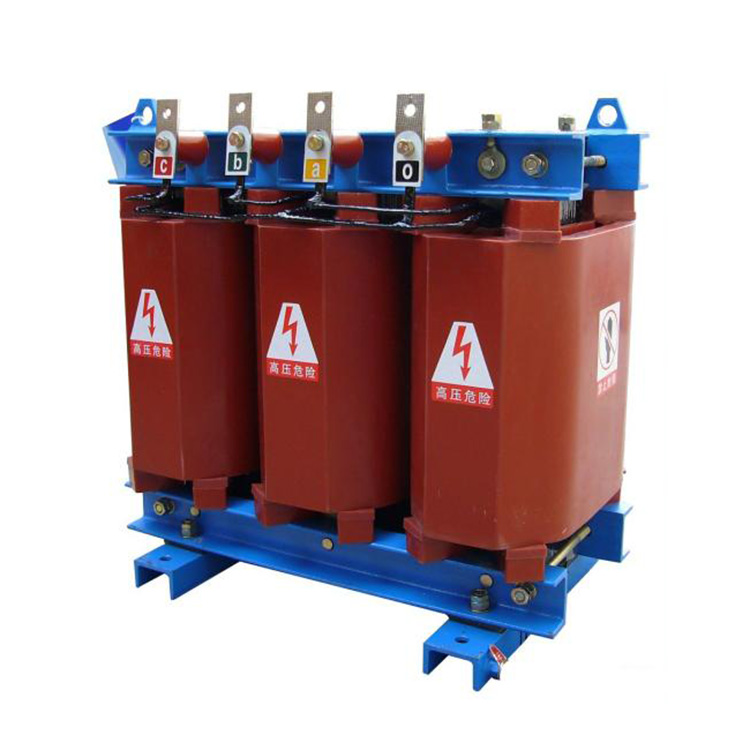

Jäähdytysmenetelmä:	PÄÄLLÄ; AN/AF (valuhartsityyppi)
Eristysmateriaali:	Mineraaliöljy tai epoksihartsi;
Nimellistaajuus:	50 tai 60 Hz;
Naputusmenetelmä:	5 askelmaa kukin 2,5 %;
Työskentelylämpötila:	-40 ℃ - 40 ℃;

CONSO·CN 100kVA 3-vaiheinen tehonjakelumuuntaja Yksityiskohta:

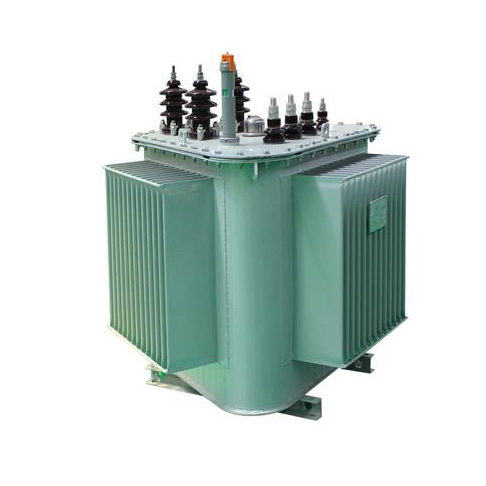

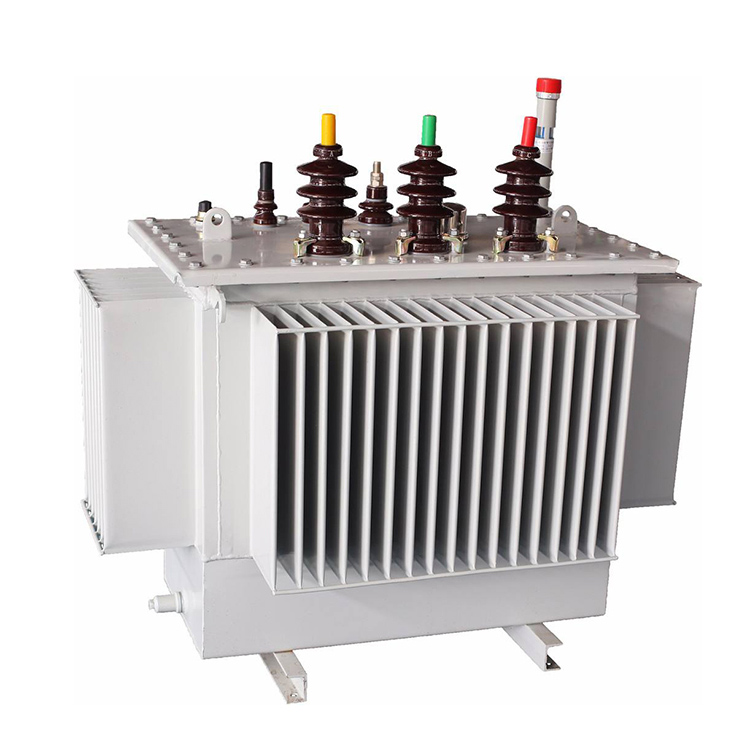

Öljyllä täytetty

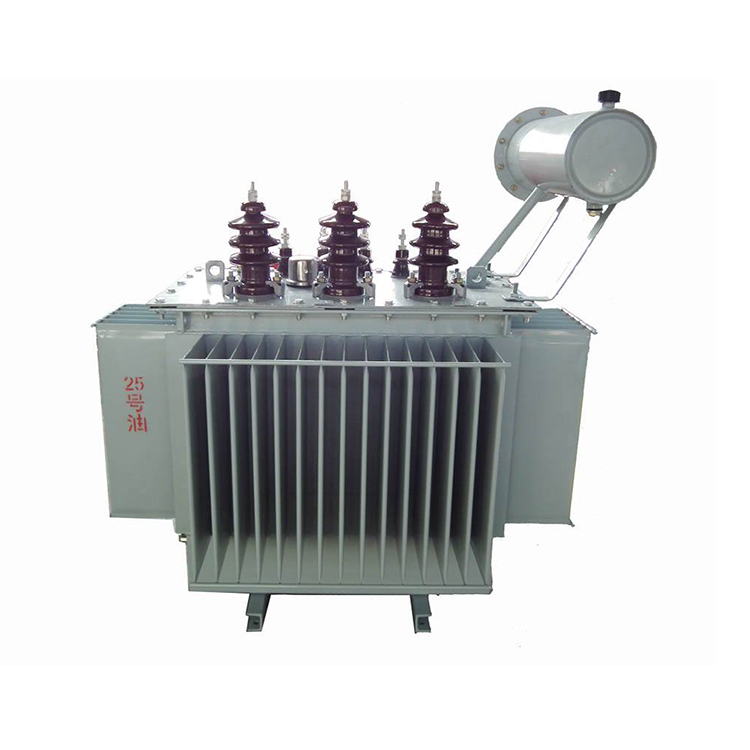

Öljy tyhjennetty

Amorfinen seos

Valssattu rautaydin

CONSO·CN 100kVA 3-vaiheinen tehonjakelumuuntaja Workshop:

Kiertotyöpaja

Kierukkakuivausalue

Öljyntäyttöalue

Valmistuotealue

Tietoja räätälöidystä palvelusta 100 kVA:n 3-vaiheisen tehonjakelumuuntajan valmistamiseksi:

Suunnittelemme 100kVA 3-vaiheiset tehonjakelumuuntajat asiakkaiden teknisten vaatimusten mukaisesti. Tekniset tiedot on ehdottomasti vahvistettava ennen tuotantoa:

1. 100kVA 3-vaiheinen tehonjakelumuuntajan hyötysuhde;

2. 100kVA 3-vaiheinen tehonjakelumuuntajan jännitesuhde;

3. 100kVA 3-vaiheinen tehonjakelumuuntajan lämpötilan nousu;

4. 100kVA 3-vaiheinen tehonjakelumuuntajan nimellistaajuus;

5. 100kVA 3-vaiheinen Power Distribution muuntajan eristystyyppi.
