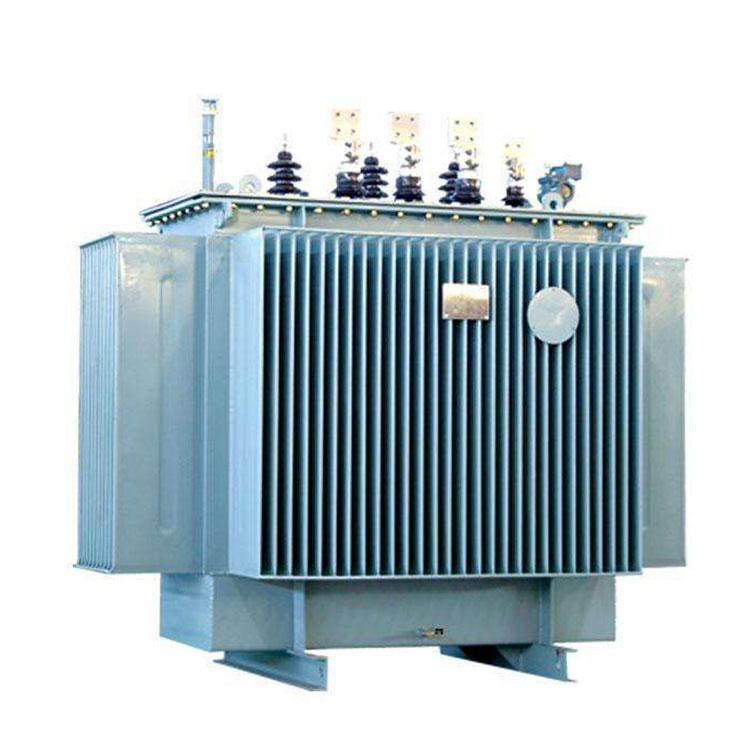

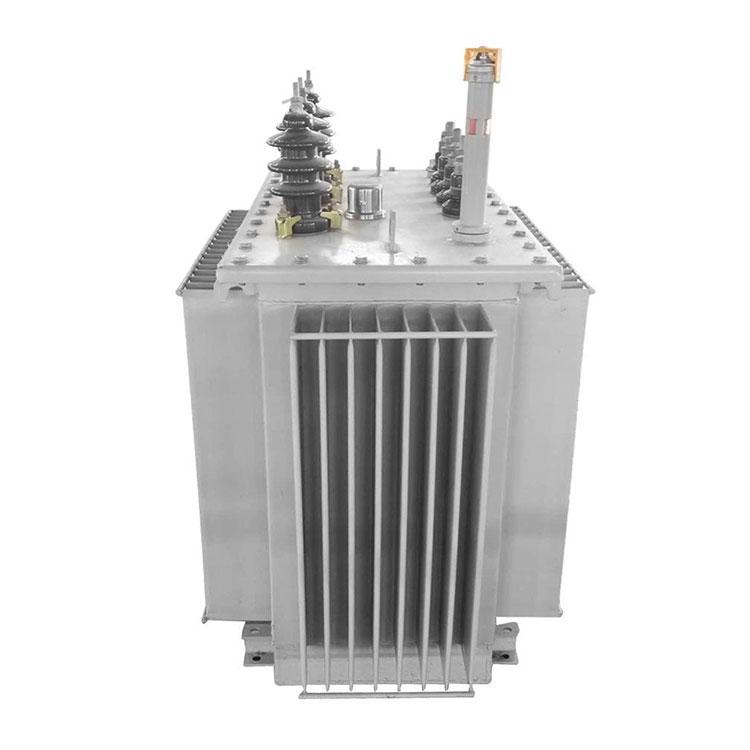

1600 kva öljyupotettu jakelumuuntaja

Conso Electrical Science and Technology Co., Ltd on kehittänyt valmistusprosessia ja tuotesuunnittelukonseptia jakelumuuntajalle, kompaktille sähköasemalle ja tyhjökatkaisijalle vuodesta 2006 lähtien. 1600 kVA:n öljyupotetun jakelumuuntajan laadun varmistamiseksi yhtiö luottaa automatisoituun tuotantoon. koneita, joissa on edistynyt älykkyys. Jokainen 1600 kVA öljyupotettu jakelumuuntaja ansaitsee sarjan tehdastestejä ennen toimitusta. Materiaalikustannusten vaihteluissa insinööri suunnittelee sopivimman ratkaisun vastaamaan asiakkaiden vaatimuksia. Odotamme vilpittömästi yhteistyötä kanssasi.

Lähetä kysely

Tuotteen Kuvaus

Video

1600 kVA:n öljyn upotetun jakelumuuntajan tarkastusvinkit:

(1) Tarkista, lähettääkö 1 600 kVA:n öljyn upotettu jakelumuuntaja normaalia "sumisevaa" sähkömagneettista ääntä käytön aikana.

(2) Tarkista, onko 1 600 kVA:n öljyn upotettu jakelumuuntajaöljy läpinäkyvää ja väriltään hieman keltaista, mikä viittaa normaaliin laatuun.

(3) Tarkista öljyn lämpötila ja öljytaso muuntajan toiminnan aikana, jotta se pysyy normaalina ja ettei vuotoja esiinny.

(4) Varmista, että jännite ja virta ovat normaaleissa parametreissa, kun 1600 kVA:n öljy-immerseddistribution-muuntaja on käynnissä.

(5) Tarkista 1 600 kVA:n öljyn upotetun jakelumuuntajan johtoliitännät, kaapelit ja virtakiskot ylikuumenemisen merkkejä varalta.

(6) Tarkista 1 600 kVA:n öljyn upotetun jakelumuuntajan läpivienti puhtauden, halkeamien ja purkausjälkien varalta ja varmista, että jäähdytysjärjestelmä toimii oikein. 1 600 kVA:n öljyn upotettu jakelumuuntaja.

Conso electric tarjoaa käyttöoppaan jokaisen muuntajan mukana, yllä olevat vinkit haluavat tarjota lisätietoja.

1600 kVA öljyn upotettu jakelumuuntaja tekninen arvo:

Nimelliskapasiteetti:	1600 kva;
Tila:	S11-M-1600 tai riippuu;
Ei lataushäviöitä:	1640 W tai riippuu;
lataushäviö:	14500 W tai riippuu;
Impedanssi:	4,5 %;
Jäähdytysmenetelmä:	PÄÄLLÄ;
Nimellistaajuus:	50 tai 60 Hz;
Käämimateriaali:	Kuparikäämitys (vakio);
Vektoriryhmä:	Dyn11; Yyn0 tai riippuu;
Lämpötilan nousu:	60K/65K tai riippuu.

CONSO·CN 1600 kVA öljyupotettu jakelumuuntaja Yksityiskohta:

Öljyllä täytetty

Öljy tyhjennetty

Amorfinen seos

Valssattu rautaydin

CONSO·CN 1600 kVA öljyupotettavan jakelumuuntajan työpaja:

Kiertotyöpaja

Kierukkakuivausalue

Öljyntäyttöalue

Valmistuotealue

1600 kVA öljyupotetun jakelumuuntajan testauskeskus:

joitain suosituksia 1600 kVA öljyupotetun jakelumuuntajan taloudellisen toiminnan saavuttamiseksi:

Kun uutta sähköasemaa rakennetaan vaiheittain, kuormituksen kasvu huomioiden ja alkuvaiheessa vain yksi muuntaja, muuntajan kapasiteetti tulee määrittää lopullisen asteikon mukaisesti. Muuntajan kuormituskertoimen tulee olla lähellä optimaalista taloudellista toiminta-aluetta, yleensä alle 75 %. Jos välittömiä laajennussuunnitelmia ei ole, muuntajan ei pitäisi toimia täydellä kuormalla.

Useiden rinnakkain toimivien muuntajien tulee täyttää seuraavat rinnakkaistoiminnan ehdot: kytkentäryhmät ja vaihesuhteet ovat samat; jännite ja kierrossuhde ovat samat sallituissa toleransseissa; jokainen jännitetaso on säätöalueen sisällä; estämään toisiokäämien välisistä sähkömotorisista voimaeroista johtuvat kiertovirrat, jotka voivat vaikuttaa tehoon ja vahingoittaa muuntajia. Oikosulkuimpedanssin tulee olla sama, 10 % sallitun toleranssin sisällä; kapasiteettisuhteen tulee olla välillä 0,5 - 2; varmistaa tasaisen kuorman jakautumisen estääkseen pienemmän kapasiteetin ja impedanssin omaavien muuntajien ylikuormituksen, kun taas suuremman kapasiteetin ja korkeamman impedanssin muuntajat pysyvät alikuormitettuina. Oikosulkuimpedanssin suuruuden on täytettävä järjestelmän oikosulkuvirtavaatimukset, muuten on ryhdyttävä rajoittaviin toimenpiteisiin.

Tehomuuntajien teknisiä parametreja valittaessa tulee lähtökohtana olla muuntajan yleinen luotettavuus. Ota huomioon teknisten parametrien edistynyt ja rationaalinen luonne samalla kun otat huomioon niiden vaikutukset järjestelmän turvallisuuteen. Ota huomioon muuntajalle ominaiset kokonaishäviöt. Kun kuormitushäviöt ovat olennaisesti samat, valitse mahdollisuuksien mukaan muuntajat, joiden tyhjäkäyntihäviöt ovat pienemmät, ja varmista, että kuormitushäviöt täyttävät kansallisen standardin "Tekniset parametrit ja vaatimukset kolmivaiheisille öljytehomuuntajille" vaatimukset.
