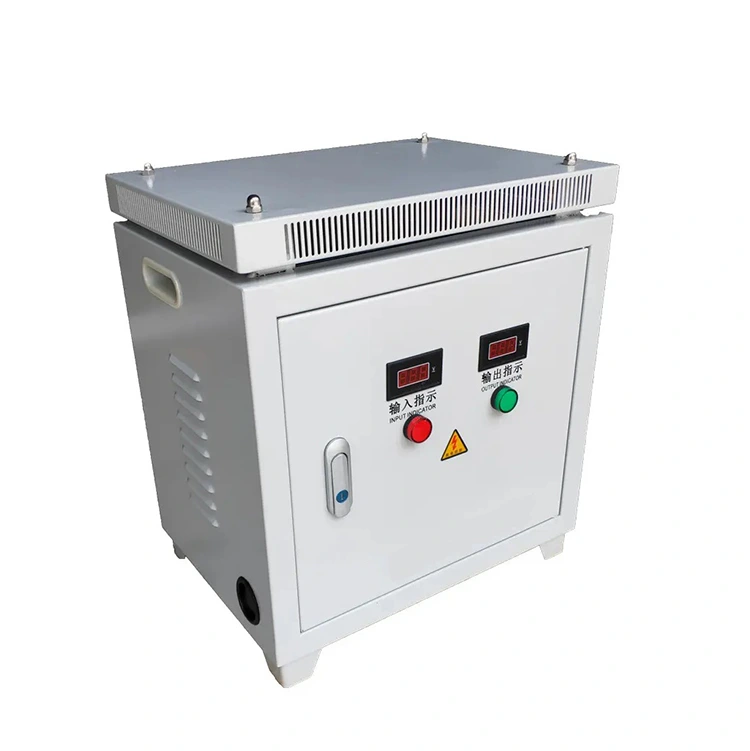

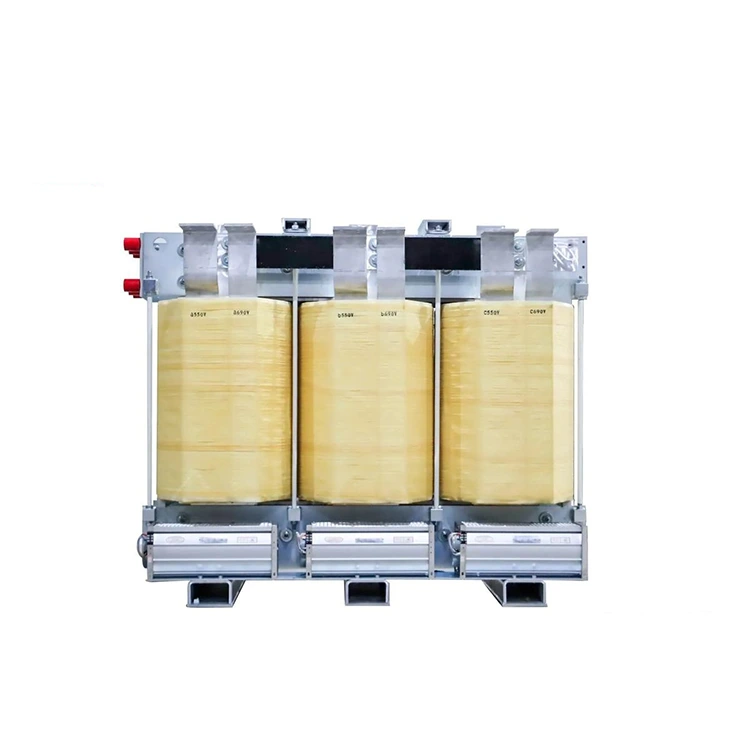

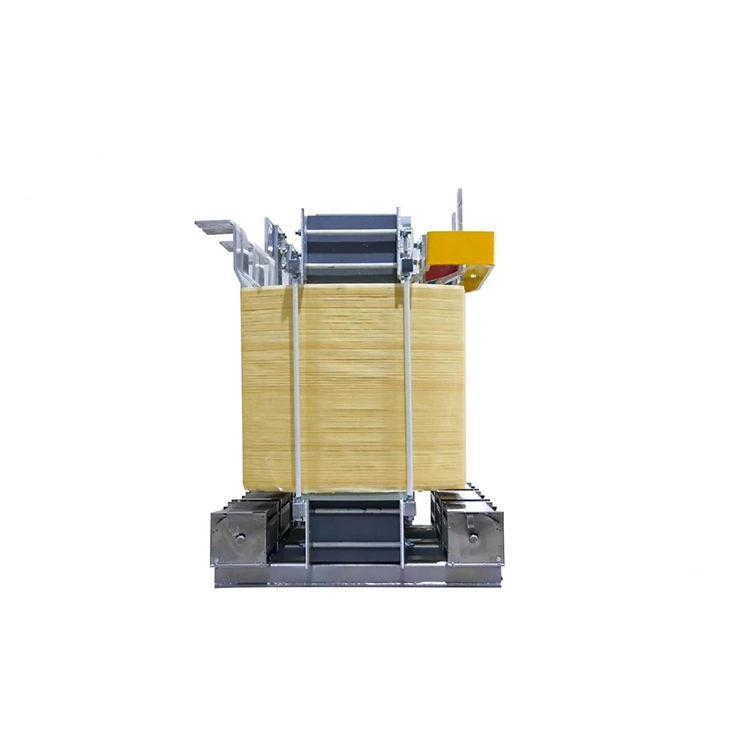

240v - 100v 75kva 3-vaiheinen tehomuuntaja

Conso Electrical Science and Technology Co., Ltd on kokenut valmistaja, joka valmistaa 240v - 100v 75kva 3-vaiheisia tehomuuntajia. Tuotevalikoima voisi olla laaja. Conso Electrical voisi tuottaa valuhartsikuivamuuntajia ja öljyupotettuja muuntajia. Käyttöjännite voisi kattaa matalasta jännitteestä 40,5 kV:iin. Samaan aikaan suunnittelua voidaan räätälöidä asiakkaan käyttöolosuhteiden mukaan, mikä varmistaa vakaan toiminnan korkeassa lämpötilassa, korkeassa kosteudessa ja korkeissa ympäristöissä.

Lähetä kysely

Tuotteen Kuvaus

240v - 100v 75kva 3-vaiheinen tehomuuntaja on suunniteltu tehon muuntamiseen ja sähköeristykseen pienjännitejakelujärjestelmissä. Sen ensisijaisia tehtäviä ovat jännitteen muuntaminen, sähköinen eristäminen ja vakaan virransyötön varmistaminen. 240v - 100v 75kva 3-vaiheinen tehomuuntaja soveltuu AC-järjestelmiin, jotka toimivat 50 Hz tai 60 Hz nimellisjännitteellä jopa 1 kV. Siinä on kompakti rakenne, korkea käyttöturvallisuus ja luotettava pitkän aikavälin suorituskyky.

Kun valitset matalajännitteistä tehomuuntajaa, seuraavat keskeiset tekniset tiedot on arvioitava huolellisesti:

1. Nimelliskapasiteetti (kVA)

Muuntajan teho tulee määrittää todellisen kuormituksen tarpeen ja käynnistysvirran ominaisuuksien perusteella. Yleensä suositellaan sallimaan 10–20 %:n kapasiteettimarginaali luotettavan toiminnan varmistamiseksi.

2. Nimellisjännite

Ensiö- ja toisiojännitteet sekä sallitut jännitetoleranssit on määriteltävä selkeästi. Myös väliottoalueita tai useita lähtöjännitteitä koskevat vaatimukset tulee ottaa huomioon.

3. Vaiheen konfigurointi ja yhteystyyppi

Yksivaiheisen ja kolmivaiheisen mallin välillä tulee valita sovelluksen mukaan. Sopiva vektoriryhmä, kuten Yyn0, Dyn11 tai Dd0, tulee määrittää järjestelmävaatimusten perusteella.

4. Eristysluokka ja lämpötilan nousu

Yleisiä eristysluokkia ovat luokka F ja luokka H. Valitun eristysjärjestelmän tulee sopia ympäristön lämpötilaan ja käyttöolosuhteisiin asennuspaikalla.

5. Jäähdytysmenetelmä

Luonnollista ilmajäähdytystä käytetään tyypillisesti vakiosovelluksissa, kun taas pakotettua ilmajäähdytystä voidaan tarvita suuremman kapasiteetin pienjännitemuuntajissa tai asennuksissa, joissa on rajoitettu ilmanvaihto.

6. Asennus- ja suojausvaatimukset

Asennusolosuhteet tulee määritellä, kuten paneeliasennus tai vapaasti seisova asennus. Tarvittava suojausaste, esimerkiksi IP20, IP23 tai IP31, tulee valita käyttöympäristön mukaan.

7. Standardit ja sertifioinnit

Pienjännitemuuntajan tulee täyttää asiaankuuluvat standardit, kuten IEC ja GB. Vientiprojekteissa saatetaan vaatia lisäsertifikaatteja, kuten CE tai GOST/EAC.

Tuoteparametri:

Nimelliskapasiteetti		75 kVA
Ensisijainen jännite		400V/415V/480V/690V
Toissijainen jännite		400 V/230 V; 380 V/220 V
Nimellistaajuus		50 Hz tai 60 Hz
Vaiheen numero		Kolmivaiheinen tai yksivaiheinen
Vektoriryhmä		Y/Y、Δ/Y、Y/Δ
Ei kuormitushäviötä		200 Wto300 W
Kuorman menetys		1200 W–1 500 W
Eristysluokka	Kuiva tyyppi	Luokka F (150 ℃), luokka H (180 ℃)
	Öljy upotettuna	Luokka A (105℃)
Jäähdytysmenetelmä		AN/AF (kuiva tyyppi); ONAN (öljy upotettu)
Max. Käyttölämpötila		+40℃
Min. Käyttölämpötila		-25 ℃, -40 ℃ tai -60 ℃
