Parempi tietää SF6: lle täysin kaasu täytetyn renkaan pääyksikkö

1. SF6 -kaasueristetyn kytkimen pääpiirteet:

Kaasueristetty kytkinlaitteet  Hyväksyy SF6: n pääeristysväliaineena 10 kV - 35 kV: n renkaan pääyksikkö. Kaupungistumisen rakentamisessa SF6: n täyden kaasun täytetyn renkaan pääyksiköllä on merkitysedut kompakti- ja modulaarisessa suunnittelussa. Se hyväksyy laajasti kaupunkivoiman ruudukon, rautatieliikenteen, uuden energiateollisuuden ja teollisuusyritysten kanssa.

1.1 SF6 -kaasueristetyn kytkimen modulaarinen suunnittelu

SeSF6 -rengaspääyksikkö  Pääasiassa on C (kaapelikytkinpaneeli), V (tyhjiövirtakatkaisija paneeli), D (suora kaapelin liitäntäpaneeli), DE (suora kaapelin liitäntä maadoituspaneelilla), F (kytkinsuokan katkaisupaneeli) ja M (mittauspaneeli).

Varsinaisissa tapauksissa C- ja V -yksikkö tarjoaa ohjauksen ja suojan kaapelin virtajohdon syöttämiseen ja tuottamiseen. Kuormituksen toiminnan lisäksi V -yksiköllä on enemmän toimintoa oikosulkuvirran ja kuormitusvirran leikkaamisessa. M -yksikkö varustaa mittaus CT: n ja PT: n ja energiamittarin. Normaalisti sen leveys on 800 mm, joka on sama kuin aKYN28-12. D ja DE -yksikköä käytetään kaapelin korkeuden nostamiseen maasta SF6 -renkaan pääyksikön yläosaan. Lisäksi F -yksikköä käytettiin myös suojaamisessa ja tulostussuojauksessa, mutta päätelaitteiden käyttäjät mieluummin käyttävät V -yksikköä F -yksikön sijasta, koska ohjausvaihde on monimutkaisempi.

1.2 SF6 -kaasueristetyn kytkimen kompakti suunnittelu

Normaalisti C- tai V-yksikön mitta on w*h*d = 371*1800*750 (mm), mutta KYN28-12: n tulo- tai lähtöpaneeli on W*H*d = 800*2300*1500 (mm). Ei ole epäilystäkään siitä, että SF6 -rengaspääyksikkö on kilpailukykyisempi logistiikan ja maan kustannusten suhteen. Lisäksi SF6-kaasueristetyllä kytkentälaitteella on alhaisemmat materiaalikustannukset kuin KYN28-12: n pienikokoisena suunnitteluna.

2. SF6 -kaasueristetyn kytkimen rakenteellinen S Cheme

   Kaasueristetyssä kytkentälaitteessa siinä on pääasiassa SF6 -kaasusäiliö, pääkytkin ja katkaisija, vasyliopistojärjestelmä, varusteiden ohjaus- ja toissijainen ohjaus- ja suojajärjestelmä.

   SF6 -kaasusäiliö ottaa käyttöön 201 tai 304 ruostumattomasta teräksestä, jonka vuotuinen vuotoaste on pienempi kuin 0,1%, joka on suunniteltu täysin suljettuna ja eristettynä. Se varmistaa ylläpitovapauden palvelun yli 30 vuoden ajan.

   Se on samanlainen kuin ailmaeristetty kytkinlaitteet  Että tulo- ja lähtöpaneelin pääkytkin ja katkaisija on maadoituskytkin, katkaisukytkin, kuormakytkimen katkaisija ja tyhjiökatkaisija sähköjärjestelmien ohjaamiseksi ja suojaamiseksi.

   Yhdessä yhteisessä SF6 -säiliössä se voisi integroida 7 modulaarista yksikköä suurimmassa osassa 10 kV: n sähköverkkojärjestelmää. Muuten liitäntäkaapeli ja kaapelitulppa on tarpeen laajennuksiin. Yhdessä yhteisessä säiliössä modulaariset yksiköt on kuitenkin kytketty kuparikalokiskolla.

   Toissijaisella ohjaus- ja suojausjärjestelmällä on toiminto arvojännitteen ja virran seuraamiseksi SF6 -renkaan pääyksikön suojaamiseksi järjestelmän violaiselta. Samaan aikaan se tukee myös automaatiota, kaukosäädintä, tiedonkeruua ja pääsyä SCADA -järjestelmään. Lisäksi SF6 -renkaan pääyksikkö tarjoaa myös apuvirtalähteen ohjauksen ja signaalin lähetyksen normaalin toiminnan varmistamiseksi.

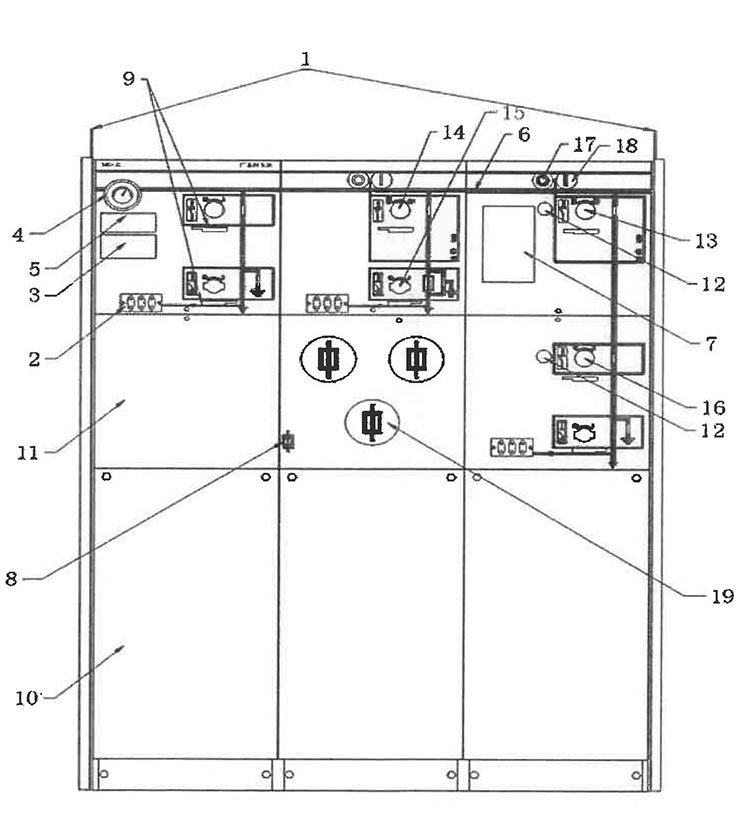

2.1 SF6 -kaasueristetty s Witchear S Tructure D IAgram:

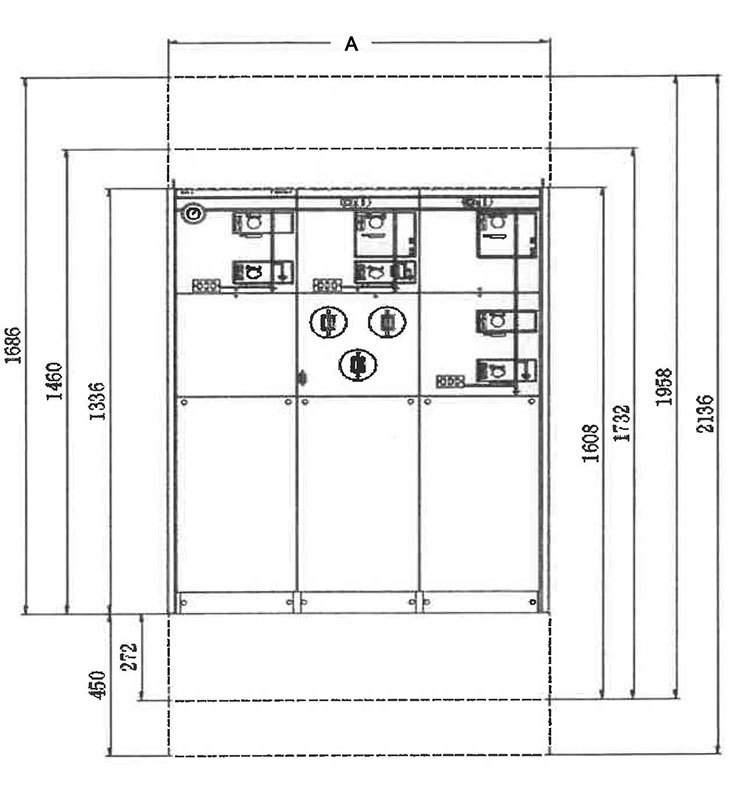

2.2 SF6 -renkaan pääyksikön ulottuvuudet ：

2.3 Standardi ja E -xtension M ODULES ：

3.Parametri SF6 -kaasueristetyn kytkinlaitteesta
