Jakelumuuntajan vertailu yllä olevan ja alle 800 kVA: n välillä

COVO Electrical Science and Technology Co., Ltd on tuottanut 10 kV - 35 kV: n jakelumuuntajan vuodesta 2006. COSO -sähkö on kerännyt laajaa ja rikas kokemus suunnittelusta ja valmistuksesta. COSO Electricalin insinöörit uskovat10 kV jakelumuuntajaaon merkittävä ero teknisessä määrityksessä ja tuoterakenteessa ylä- ja alle 800 kVa: n välillä.

1. jakelumuuntajan ero teknisessä eritelmässä:

Jakelumuuntajan suurempi kapasiteetti voisi tukea suurempaa nimellisvirtaa. Lisäksi,jakelumuuntaja yli 800 kVaTarvitset vakavampaa suojaa sisäisestä paineesta ja nykyisestä vakaudesta.

A.Onternaalinen paine: Kun muuntajan sisällä tapahtuu vakava vika, syntyy suuri määrä kaasua. Se kiihdyttäisi eristyksen ikääntymistä ja vähentäisi lämmön hajoamiskykyä. Se voi jopa aiheuttaa räjähdyksen, kun muuntajan sisäinen paine ylittää kriittisen arvon. Suurempi kapasiteetin jakelumuuntaja aiheuttaisi enemmän kaasua yhdessä toiminnan vikaan. Koska tällä hetkellä syntyneen kaasun määrä riittää aiheuttamaan vakavia seurauksia, jakelu ja voimamuuntajat, joiden kapasiteetti on vähintään 800 kVA, on asennettava kaaseleuroilla IEC 60076: n mukaisesti.

B.Current Stability: Suurempi jakelukapasiteetti ja tehomuuntaja olisi enemmän piiriä primaarisen ja toissijaisen puolelta. Herkpää katkaisijaa ja CT: tä tarvitaan jakelumuuntajan suojaamiseksi sekä lähellä että kaukainen jakelulinja. Jakelumuuntajan kaksi päävirtasuojausta on differenssisuojaus ja nykyinen pikakatkojen suojaus.

2.jakelumuuntajan ero tuoterakenteessa:

Koska operatiivinen vika aiheuttaa vakavamman seurauksen suuremmasta kapasiteetin jakelumuuntajasta. On välttämätöntä, että suurempi kapasiteetin jakautumismuuntaja on kiinteämpi sisäinen rakenne ja herkät komponentit.

Jakelumuuntajan suojaamiseksi oikosulkulta on suunniteltava kiinteämpi sisäinen rakenne, koska vakavampi sähköenergia vapautuu. Lisäksi yli 800 kVa: n jakelumuuntaja omaksuu jatkuvaa tai kierre käämitystä, kuten folio kääre. Samaan aikaan suurempi kapasiteetin jakelumuuntaja tarvitsee tehokkaamman jäähdytysjärjestelmän. AFAF -jäähdytysmenetelmän on otettava käyttöön joillekin yli 800 kVa: n jakelumuuntajille, etenkin kun muuntaja on ylikuormitettu.

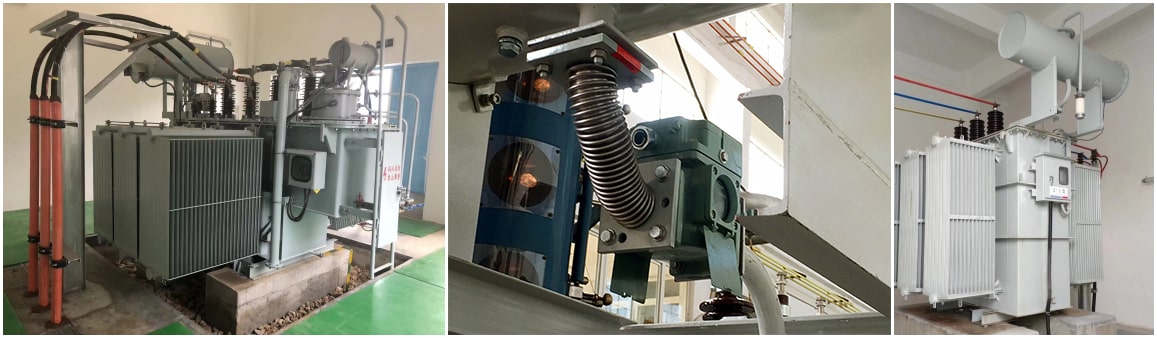

Koska suurempijakelu- ja voimanmuuntajatuottaisi enemmän kaasua toiminnallisessa vikassa. Jakelumuuntaja on varustettava kaasuelokuvassa. Se kuulostaa hälytyksestä, kun pieni kaasu keräsi jakelumuuntajan yläosan ja sulki pääkatkaisijan, kun sisäpaineessa oli kauhea nousu. Lisäksi sisäpaineen järjestämiseksi myös muuntajan hengitys hyväksytään jakelumuuntajien suojaamiseksi, jotka selvisivät eristyksen ikääntymisestä. Samaan aikaan vähentämiseksi menetyksen vähentämiseksi tehovirheestä jotkut yli 800 kVA: n jakelumuuntajan saattaa varustaa TAP-TAP-vaihtajan (OLTC) kuin ilman kuormitusvaihtoainetta (NLTC).

Jakelumuuntajalla on ilmeinen ero sekä teknisestä määrityksestä että tuoterakenteesta ylä- ja alle 800 kVa: n välillä. Se johtuu siitä, että suuremmat kapasiteetin jakautumismuuntajat tarvitsevat vakavampaa suojaa selviytyäkseen operatiiviselta epäonnistumiselta.
