Kuinka sähkökytkinlaitteet voivat tehdä virranjakelusta turvallisempaa ja helpommin hallittavaa?

Miksi sähkökytkimet ovat tärkeämpiä kuin monet ostajat odottavat?

Monissa voimaprojekteissa sähkökytkinlaitteet eivät ole järjestelmän näkyvin osa. Muuntajat, kaapelit, generaattorit ja suuret tuotantolaitteet saavat usein enemmän huomiota, koska ne näyttävät projektin "keskeisiltä". Kuitenkin, kun tapahtuu vika, kun piiri on eristettävä tai kun huoltohenkilöstön on työskenneltävä turvallisesti, kojeistoista tulee yksi tärkeimmistä laitteista työmaalla.

Sähkökytkinlaitteet on suunniteltu ohjaamaan, suojaamaan ja katkaisemaan sähköpiirejä. Käytännössä se auttaa sähköjärjestelmää pysymään järjestyksessä. Sen avulla käyttäjät voivat jakaa virranjakelun hallittaviin osiin, suojata loppupään laitteita ja vähentää vikojen vaikutuksia. Ilman asianmukaista kojeistoa yksi sähköongelma voi levitä laajempaan järjestelmään ja aiheuttaa tuotannon seisokkeja, turvallisuusriskejä tai kalliita laitevaurioita.

Ostajille sähkökytkimen todellinen arvo ei rajoitu itse metallikaappiin. Arvo tulee siitä, vastaavatko kaapin rakenne, katkaisijat, virtakiskojärjestelyt, suojalaitteet, sisään- ja ulostulot, lukitusrakenne ja huoltopääsy todellista projektia. Paperilla hyväksyttävältä näyttävä kaappi voi silti aiheuttaa ongelmia, jos se ei sovi työmaan layoutiin, kuormitusolosuhteisiin, toimintatottumuksiin tai laajennussuunnitelmaan.

Tästä syystä kokeneet ostajat eivät kysy vain hintaa. He kysyvät, pystyykö kojeisto käsittelemään oikean jännitetason, virransyötön, oikosulkukapasiteetin, asennusympäristön, kaapelin sisäänviennin suunnan, toimintatavan ja tarkastusvaatimukset. Halvempi kaappi, joka vaatii toistuvaa muutostyötä toimituksen jälkeen, voi tulla paljon kalliimmaksi kuin tarkasti määritelty ratkaisu.

Mitä ongelmia ostajat yleensä kohtaavat ennen kuin he valitsevat sähkökojeiston?

Ensimmäinen yleinen ongelma on puutteelliset projektitiedot. Ostaja voi tietää, että tehdas tarvitsee useita sähkökaappeja, mutta heillä ei välttämättä ole selkeää yksirivistä kaaviota, kuormaluetteloa, layout-suunnitelmaa tai syöttölaitejärjestelyä. Tässä tilanteessa valmistajan on vaikea vahvistaa oikeaa kaappityyppiä, paneelien lukumäärää, komponenttien kokoonpanoa ja suojausjärjestelmää.

Toinen ongelma on sekaannus eri kojeistoluokkien välillä. Pienjännitekojeistot, keskijännitekojeistot, kaasueristeiset kojeistot, ilmaeristetyt kojeistot, ulos vedettävät kaapit, kiinteät kaapit ja jakelupaneelit eivät ole keskenään vaihdettavissa olevia nimiä. Jokaisella kategorialla on oma sovellusalue, rakennelogiikka, turvallisuusvaatimukset ja kustannustaso. Väärän tyypin valinta voi vaikuttaa asennukseen, käyttöön ja kunnossapitoon.

Kolmas ongelma on sivuston rajallinen tila. Teollisuuslaitoksissa, liikerakennuksissa, pienikokoisissa sähköasemissa, kaivosalueilla ja kunnallishankkeissa sähköhuone ei välttämättä tarjoa runsaasti työtilaa. Jos kojeiston järjestelyä ei harkita ajoissa, ostajalla voi olla ongelmia kaapin syvyyden, etuosan toimintavälyksen, takaosan huoltopääsyn, kaapelikaivannon sijainnin tai ilmanvaihdon suhteen.

Neljäs ongelma on tuleva huolto. Jotkut ostajat keskittyvät voimakkaasti alkuperäisiin hankintakustannuksiin, mutta unohtavat, että kytkinlaitteet pysyvät käytössä useita vuosia. Huoltoryhmät tarvitsevat turvallisen pääsyn, selkeät merkinnät, luotettavan mekaanisen toiminnan, sopivat varaosat ja helpon tavan eristää virtapiirit. Vaikeasti tarkastettava kaappi voi lisätä työaikaa ja käyttöriskiä.

Viides ongelma on epäselvä viestintä kaupallisten ja teknisten tiimien välillä. Ostoryhmä voi pyytää "Sähkökytkinlaitetta" yksinkertaisena tuotenimenä, kun taas insinööritiimi odottaa hyvin erityistä teknistä konfiguraatiota. Jos nämä kaksi puolta eivät ole kohdakkain, järjestys voi siirtyä eteenpäin piilotetulla epävarmuudella. Silloin huolellinen tekninen vahvistus on välttämätöntä.

Kuinka sähkökytkinlaitteet suojaavat tehonjakelujärjestelmää?

Sähkökytkinlaite suojaa virranjakelujärjestelmää yhdistämällä kytkentä-, eristys-, suojaus-, mittaus- ja ohjaustoiminnot yhdeksi järjestetyksi kokoonpanoksi. Kun järjestelmä toimii normaalisti, kojeisto jakaa tehoa eri kuormille. Epänormaaleissa olosuhteissa suojalaitteet auttavat irrottamaan viallisen piirin ja vähentävät laajemman järjestelmävaurion mahdollisuutta.

Keskijännitejärjestelmässä kojeistossa voi olla alipainekatkaisijoita, virtamuuntajia, jännitemuuntajia, suojareleitä, virtakiskoja, maadoituskytkimiä ja mekaanisia lukituksia. Nämä komponentit toimivat yhdessä vikojen havaitsemiseksi ja eristämiseksi. Jos esimerkiksi lähtevässä syöttölaitteessa tapahtuu oikosulku, suojajärjestelmän tulee reagoida nopeasti ja avata katkaisija ennen kuin vika aiheuttaa vakavampia vahinkoja.

Pienjännitejärjestelmässä sähkökytkimet voivat jakaa tehoa moottoreille, valaistukseen, tuotantolinjoihin, LVI-järjestelmiin, pumppuihin ja apulaitteisiin. Suunnittelusta riippuen se voi käyttää kiinteitä tai irrotettavia yksiköitä. Irrotettavat rakenteet voivat tehdä tarkastuksesta ja vaihdosta helpompaa, koska yksittäiset toiminnalliset yksiköt voidaan eristää tai poistaa siten, että se häiritsee vähemmän muita piirejä.

Turvallisuus ei ole vain sähköluokitus. Riippuu myös rakenteesta. Hyvä kojeiston suunnittelu ottaa huomioon sisäisen erotuksen, maadoituksen jatkuvuuden, ovien lukitukset, käyttökahvat, kaapeliosastot, tuuletuksen, eristysetäisyyden ja selkeän visuaalisen merkinnän. Nämä tiedot auttavat käyttäjiä ymmärtämään kaapin tilan ja vähentämään vaarallista käyttöä.

Paras tulos ei ole pelkästään se, että kaappi läpäisee tehdastarkastuksen. Parempi tulos on, että kojeisto pysyy ymmärrettävänä, huollettavana ja vakaana asennuksen jälkeen. Käyttäjien tulee tietää, mitä kukin syöttölaite ohjaa, kuinka piiri eristetään, missä avainosat tarkastetaan ja mitä menettelyjä on noudatettava ennen huoltoa.

Mitkä tekijät kannattaa tarkistaa ennen tilauksen tekemistä?

Ennen sähkökytkimen tilaamista ostajien tulee hidastaa vauhtia ja vahvistaa useita käytännön yksityiskohtia. Tämän vaiheen kiirehtiminen johtaa usein piirustusten tarkistamiseen yhä uudelleen ja uudelleen, mikä viivästyttää tuotantoa ja asennusta.

• Jännite taso:Varmista, vaatiiko projekti pien- vai keskijännitekojeistoa, ja tarkista nimellisjännite huolellisesti.
• Nimellisvirta:Tarkista tulevan ja lähtevän virtapiirin odotettu kuormitusvirta, ei vain nykyinen tila vaan myös mahdollinen tuleva laajennus.
• Oikosulkukestävyys:Kojeiston on vastattava sähköjärjestelmän vikatasoa.
• Kaapin rakenne:Päätä, ovatko kiinteät, vedettävät, sisä-, ulko-, kompaktit tai räätälöidyt rakenteet sopivampia.
• Komponenttien kokoonpano:Vahvista katkaisijat, releet, mittarit, virtamuuntajat, jännitemuuntajat, ylijännitesuojat ja muut laitteet.
• Kaapelin sisään- ja ulostulo:Tarkista, edellyttääkö sivusto sisäänkäyntiä ylhäältä, alhaalta, edestä tai takaa.
• Asennusympäristö:Ota huomioon korkeus, kosteus, pöly, lämpötila, korroosioriski ja ilmanvaihto.
• Pääsy huoltoon:Varmista, että käyttäjät voivat tarkastaa ja huoltaa kaapin turvallisesti asennuksen jälkeen.
• Piirustuksen vahvistus:Valmistele yksirivisiä kaavioita, asettelupiirroksia ja kuormaluetteloita aina kun mahdollista.
• Testaus ja dokumentointi:Pyydä tehdastarkastuspöytäkirjoja, piirustuksia, käsikirjoja ja projektin hyväksymiseen tarvittavia teknisiä asiakirjoja.

Monille ostajille vaikeinta on olla tietämättä, mitä tietoja valmistaja tarvitsee. Ammattimaisen toimittajan tulisi auttaa kysymysten järjestämisessä sen sijaan, että odotettaisiin täydellistä teknistä tiedostoa. Tämä on erityisen tärkeää kansainvälisissä projekteissa, joissa suunnittelustandardit, työtavat ja työmaaolosuhteet voivat vaihdella markkinoilla.

Sähkökytkinlaitteiden valintataulukko

Kuinka ostajat voivat vähentää riskejä projektisuunnittelun aikana?

Hyvän sähkökojeiston hankinta alkaa ennen tarjousta. Ostajat voivat vähentää riskiä käsittelemällä varhaista viestintävaihetta teknisenä vahvistusprosessina yksinkertaisen hintapyynnön sijaan.

Hyödyllinen ensimmäinen askel on kerätä yksirivinen kaavio. Tämä piirros näyttää, kuinka teho virtaa järjestelmän läpi ja auttaa valmistajaa ymmärtämään saapuvat syöttöjohdot, lähtevät syöttöjohdot, väyläliittimet, mittauspisteet, suojaustoiminnot ja kuorman jakautuminen. Jos yksirivinen kaavio puuttuu, toimittaja voi silti antaa yleisiä neuvoja, mutta tarjous ei ole niin tarkka.

Toinen vaihe on sivuston asettelun selkeyttäminen. Sähköhuoneita ei aina suunnitella niin, että tilaa on helppo asentaa. Kaapin leveys, syvyys, korkeus, käyttöväli, takapääsy, kaapelin läpivienti ja oven avautumissuunta tulee tarkistaa ajoissa. Teknisesti oikea kaappi voi silti tulla hankalaksi, jos se ei sovi huoneeseen.

Kolmas vaihe on toimintaympäristön vahvistaminen. Puhtaisiin sisätiloihin asennetuilla sähkökytkimillä on erilaiset vaatimukset kuin kaivosalueilla, rannikkoalueilla, kosteissa ympäristöissä, aurinkosähköasemilla tai paljon pölyisissä infrastruktuuriprojekteissa käytettävillä laitteilla. Ympäristön yksityiskohdat vaikuttavat kotelon suojaamiseen, ilmanvaihtoon, kondensoitumisen estoon ja materiaalien valintaan.

Neljäs vaihe on välttää epätäydellisten lainausten vertailua. Jos yksi tarjous sisältää korkealaatuisia komponentteja, testausta, piirustuksia ja räätälöintiä, kun taas toinen sisältää vain peruskaapin, halvempi hinta ei välttämättä edusta parempaa arvoa. Hankintaryhmien tulee pyytää toimittajia luettelemaan kokoonpano selkeästi, jotta vertailusta tulee oikeudenmukainen.

Viides vaihe on varata aikaa piirustusten tarkasteluun. Sähkökojeistot liitetään usein muuntajiin, sähköasemiin, kaapeleihin, ohjausjärjestelmiin ja loppupään laitteisiin. Lyhyt tarkastelujakso voi estää kalliit virheet ennen tuotannon aloittamista. Monissa projekteissa huolellinen piirustushyväksyntä on ero sujuvan asennuksen ja toistuvan paikan päällä tapahtuvan säädön välillä.

Mikä tekee sähkökytkimistä helpomman tarkastaa ja huoltaa?

Huoltoystävällinen sähkökytkinlaite ei synny vahingossa. Se tulee kaapin suunnittelusta, komponenttien järjestelystä, merkinnöistä, dokumentaatiosta ja pääsysuunnittelusta. Käyttäjille tällä on merkitystä, koska kytkinlaitteet eivät ole kertaostos. Laitteiden tulee palvella työmaata vuosien käytön, tarkastuksen, vianetsinnän ja mahdollisen laajennuksen kautta.

Selkeä lokeron muotoilu on yksi tärkeä tekijä. Kun toiminta-alueet ovat hyvin organisoituja, huoltohenkilöstö tunnistaa kiskoalueen, kaapelialueen, katkaisijaalueen, ohjausalueen ja mittausalueen helpommin. Tämä vähentää hämmennystä tarkastuksen aikana ja auttaa teknikoita noudattamaan turvallisempia menettelyjä.

Luotettava mekaaninen toiminta on toinen tekijä. Ovien, kahvojen, lukitusten, ikkunaluukkujen, ulos vedettävien yksiköiden ja maadoitusmekanismien tulee toimia sujuvasti. Kaappi, joka tuntuu vaikealta käyttää tehdastarkastuksessa, voi tulla vieläkin hankalammaksi vuosien käytön jälkeen. Ostajien tulisi kiinnittää huomiota näihin yksityiskohtiin sen sijaan, että arvioisivat vain ulkonäköä.

Myös dokumentaatiolla on väliä. Piirustukset, kytkentäkaaviot, käyttöohjeet, komponenttiluettelot ja tarkastuspöytäkirjat auttavat käyttäjää ymmärtämään järjestelmää toimituksen jälkeen. Tämä on erityisen arvokasta, kun projektitiimi vaihtuu tai kun paikallisen huoltohenkilöstön on tehtävä järjestelmän vianmääritys vuosia myöhemmin.

Varaosien suunnittelua ei pidä jättää huomiotta. Tärkeitä sähköjärjestelmiä varten ostajat saattavat tarvita varakatkaisijoita, ohjauskomponentteja, merkkilamppuja, sulakkeita, mittareita tai muita usein huollettavia osia. Valmistaja, joka osaa selittää nämä vaihtoehdot selkeästi, auttaa ostajaa valmistautumaan todellisiin käyttöolosuhteisiin, ei vain ensimmäiseen asennuspäivään.

Kuinka valmistaja voi tukea parempia ostopäätöksiä?

Hyvän sähkökytkinlaitteiden valmistajan pitäisi tehdä muutakin kuin koota kaappeja. Valmistajan tulee auttaa ostajia muuttamaan projektin vaatimukset selkeäksi tekniseksi ratkaisuksi. Tähän sisältyy oikeiden kysymysten esittäminen, piirustusten tarkasteleminen, kaappierojen selittäminen, komponenttivaihtoehtojen tarkistaminen ja ostajan auttaminen ymmärtämään, kuinka kukin päätös vaikuttaa turvallisuuteen, kustannuksiin, asennukseen ja kunnossapitoon.

Conso Electrical Science and Technology Co., Ltd. valmistaa sähkölaitteita, kuten kytkinlaitteita, sähköasemia, muuntajia ja niihin liittyviä sähkönjakelutuotteita. Sähkökytkinlaitteita tarvitseville ostajille valmistuslähtöisen tiimin kanssa työskentelyn arvo on, että tekninen viestintä voidaan yhdistää suoremmin tuotantotodellisuuteen.

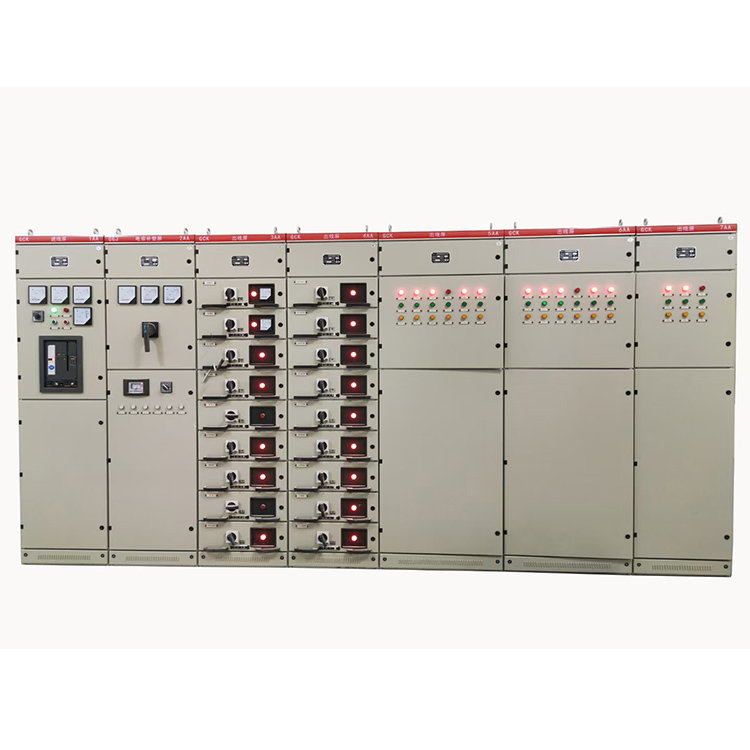

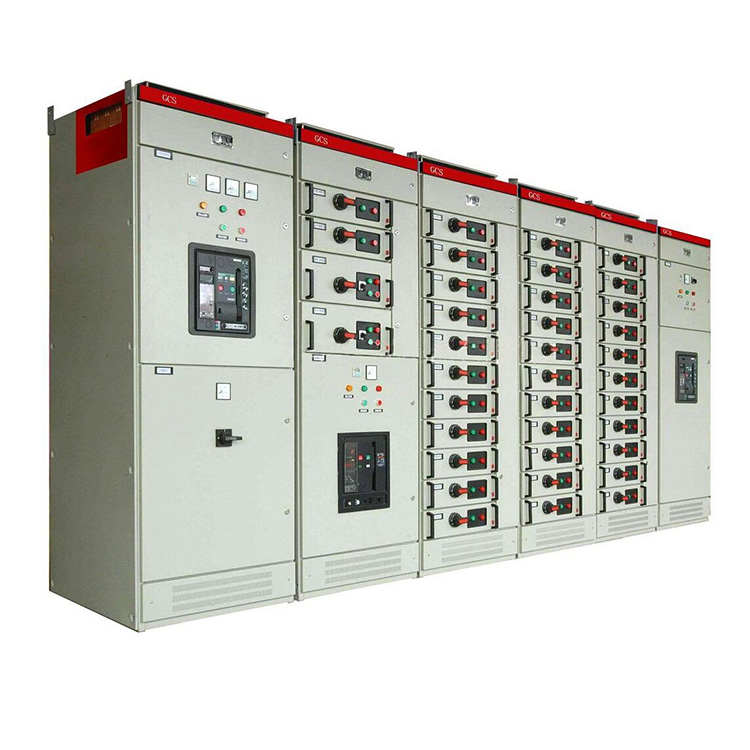

Esimerkiksi kun ostaja tarvitsee pienjännitekojeistoa kompaktille sähköasemalle, keskustelu ei saisi pysähtyä kaapin nimeen. Valmistajan tulee vahvistaa, tarvitseeko projekti GGD-, GCK-, GCS-, MNS- tai muun sopivan rakenteen. Kun ostaja tarvitsee keskijännitekojeistoa, valmistajan tulee auttaa tarkistamaan jännitetaso, katkaisijakokoonpano, suojarelevaatimukset ja kaapelijärjestely.

Toinen etu on räätälöinti. Monet projektit eivät voi luottaa täysin vakiokaappiin. Kohde voi vaatia erityisiä mittoja, tiettyjä komponenttimerkkejä, epätavallista kaapelin sisäänvientiä, lisämittausta, varattua laajennustilaa tai erityistä saapuvien ja lähtevien syöttölaitteiden järjestelyä. Osaava valmistaja voi tarkistaa nämä tiedot ja antaa käytännönläheisemmän ehdotuksen.

Vahvin toimittajasuhde rakentuu selkeälle tiedolle. Ostajien tulee olla valmiita jakamaan piirustuksia ja projektiehtoja, kun taas valmistajan tulee vastata järjestäytyneillä kysymyksillä ja realistisilla ehdotuksilla. Tämä kaksisuuntainen viestintä auttaa vähentämään piiloriskejä ja tekee ostoprosessista rauhallisemman, nopeamman ja luotettavamman.
