Miksi GCS-pienjännitekojeistosta on tulossa älykäs valinta nykyaikaisiin virranjakelujärjestelmiin?

Abstrakti:Luotettava pienjännitevirranjakelu edellyttää muutakin kuin vain sähkölaitteiden kytkemistä. Se vaatii kojeistojärjestelmän, joka voi organisoida piirejä, parantaa käyttöturvallisuutta, yksinkertaistaa huoltoa ja tukea yhä monimutkaisempia automaatiovaatimuksia.CONSO·CN GCS pienjännitekytkinlaitteeton suunniteltu modulaaristen toiminnallisten yksiköiden, käytännöllisten laatikkomekanismien, lokeroidun rakenteen ja joustavien kaapeliliitäntöjen ympärille. Tässä artikkelissa selitetään sen rakenne, tärkeimmät tekniset ominaisuudet, sovellukset, edut ja tärkeät valintanäkökohdat insinööreille, urakoitsijoille, jakelijoille ja teollisuuden sähköjärjestelmien ostajille.

Sisällysluettelo

• Mikä on GCS-pienjännitekytkinlaite?
• Mitkä ovat GCS-kytkinlaitteiden tärkeimmät rakenteelliset ominaisuudet?
• Miksi valita GCS-pienjännitekojeisto virranjakoon?
• Kuinka GCS vertaa GCK:n pienjännitekytkinlaitteita?
• Missä GCS-pienjännitekojeistoa käytetään?
• Kuinka ostajien tulisi valita GCS-pienjännitekytkinlaitteet?
• Miksi valmistajan kyvyllä on väliä?
• Usein kysytyt kysymykset GCS-pienjännitekojeistoista

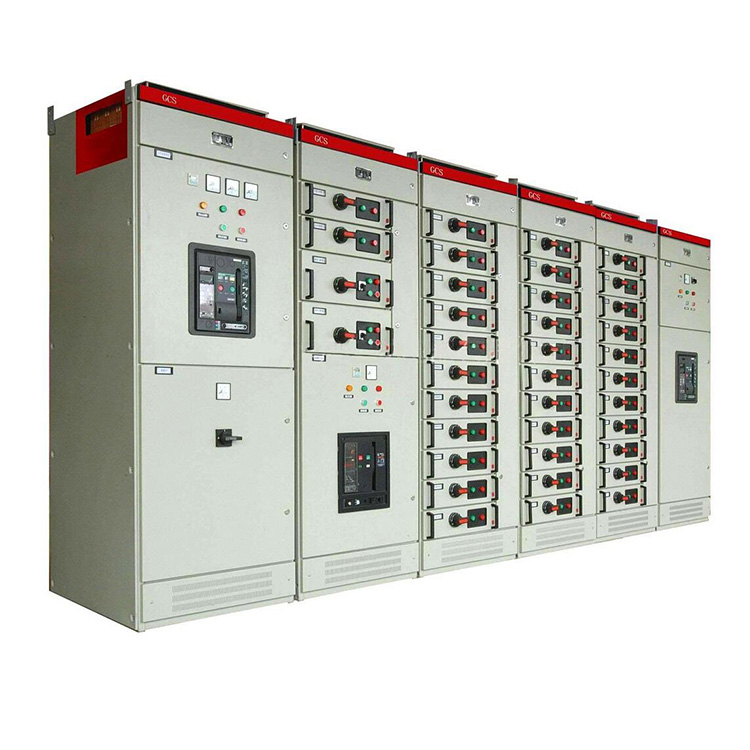

Mikä on GCS-pienjännitekytkinlaite?

GCS pienjännitekytkinlaitteet on modulaarinen pienjännitteinen tehonjakelu- ja ohjausratkaisu, joka on suunniteltu sovelluksiin, joissa useat piirit, moottorin ohjaustoiminnot, automaatioliitännät ja huoltoon pääsy on järjestettävä kompaktiin sähkökokoonpanoon.

Perinteisiin pienjännitekojeistokokoonpanoihin verrattuna GCS-laitteet painottavat enemmän modulaarisia toiminnallisia yksiköitä ja käytännöllisiä poisto- ja työntömekanismeja. CONSO·CN:n tuotetietojen mukaan sen GCS-ratkaisu voidaan valmistaa asiakkaan yksirivisen kaavion, layoutsuunnitelman ja ostoluettelon mukaan, jolloin lopullinen kokoonpano vastaa paremmin todellista jakelujärjestelmää.

Suunnittelu on erityisen hyödyllinen, kun projekti vaatii useita lähteviä syöttölaitteita ja itsenäisiä toiminnallisia yksiköitä. Sen sijaan, että koko kaappi käsitettäisiin yhtenä sähkötilana, GCS-rakenne jakaa laitteet toiminnallisiin osiin, mikä auttaa käyttäjiä eristämään yksittäisiä piirejä ja rajoittamaan paikallisen vian mahdollisia vaikutuksia.

Mitkä ovat GCS-kytkinlaitteiden tärkeimmät rakenteelliset ominaisuudet?

GCS-järjestelmän tehokkuus johtuu sen sähköisten komponenttien, virtakiskojärjestelyn, toiminnallisten osastojen, kaapeliosastojen ja ulosvedettävien yksiköiden välisestä suhteesta. Useat rakenteelliset ominaisuudet ovat erityisen tärkeitä GCS-ratkaisua arvioitaessa.

Modulaariset toiminnalliset yksiköt

Modulaarinen rakenne mahdollistaa erilaisten piirien konfiguroinnin todellisten jakelutarpeiden mukaan. Tämä on arvokasta teollisuuslaitoksissa, joissa syöttölaitteet, moottorin ohjauspiirit, automaatiolaitteet ja apukuormat saattavat tarvita erilaisia ​​sähkökokoonpanoja.

Erilliset toiminnalliset osastot

Toiminnalliset yksiköt ja osastot on suunniteltu selkeästi erotettuina. Tämä järjestely voi auttaa rajoittamaan vian vaikutuksen pienemmälle alueelle ja mahdollistaa huoltohenkilöstön työskennellä yksittäisillä osilla häiritsemättä tarpeettomasti muita piirejä.

Kolmen kiskon vaakasuora järjestely

CONSO·CN:n tuotetiedot määrittelevät kolmen väylän vaakajärjestelyn, joka on tarkoitettu tarjoamaan dynaamista ja lämpöstabiilisuutta. Ilmoitettu rakenne kestää oikosulkuvirran iskuja 80/176 kA asti, riippuen soveltuvasta kokoonpanosta ja olosuhteista.

Korkea piiritiheys

Valmistajan julkaisemien tuotetietojen mukaan yhteen MCC-kaappiin mahtuu jopa 22 piiriä. Tämä kokoonpano voi olla hyödyllinen sähköntuotannossa, petrokemianteollisuudessa, teollisuusautomaatiossa ja muissa laitoksissa, joissa on suuri määrä sähkökuormia.

Käytännöllinen kaapelilokero

Ulkoiset kaapeliliitännät on järjestetty erilliseen kaapelikoteloon, jossa kaapelin sisään- ja ulostulo on mahdollista eri suunnista riippuen kokoonpanosta. Nollasekvenssivirtamuuntaja voidaan sijoittaa myös kaapelikoteloon, mikä helpottaa asennusta ja huoltoa.

Laajat toissijaiset liitännät

GCS-laatikkoyksiköissä voi olla useita toissijaisia ​​pistorasioita. CONSO·CN ilmoittaa, että yksiköissä, joissa on 1 yksikkö tai enemmän, voi olla 32 paria, kun taas puoliyksiköiden kokoonpanoissa voi olla 20 paria. Tämä kapasiteetti tukee tietokoneliitäntöjä, automaattisia ohjauspiirejä ja muita toissijaisia ​​ohjausvaatimuksia.

Miksi valita GCS-pienjännitekojeisto virranjakoon?

Teollisuuden sähköjärjestelmissä kojeiston valinta ei vaikuta vain alkuasennukseen, vaan myös käyttöön, vianetsintään, laajentamiseen ja kunnossapitoon. GCS-teknologia tarjoaa useita käytännön etuja.

Toinen tärkeä etu on suunnittelun joustavuus. GCS-kojeistoa ei välttämättä valita yleiseksi valmiiksi kaappiksi. Ammattimainen valmistaja voi konfiguroida laitteet sähköpiirustusten, laiteasettelujen ja hankintavaatimusten mukaan. Tämä lähestymistapa on erityisen arvokas projekteissa, joissa kuormanjako ja kaappikokoonpano poikkeavat vakiojärjestelyistä.

Kuinka GCS vertaa GCK:n pienjännitekytkinlaitteita?

GCS:tä ja GCK:ta käytetään molempia pienjännitejakelujärjestelmissä, mutta niiden rakenteelliset lähestymistavat eivät ole identtisiä. CONSO·CN kuvailee GCS:ää edistyneeksi tyypiksi verrattuna sen GCK-pienjännitekojeistoon, mikä korostaa sen suurempaa modulaarisuutta ja käytännöllisempää poisto- ja propulsiojärjestelyä.

Oikean valinnan tulisi lopulta perustua järjestelmän jännitteeseen, virtaan, oikosulkuvaatimuksiin, piirien määrään, kaapin mittoihin, ohjausarkkitehtuuriin, huoltostrategiaan ja sovellettaviin standardeihin sen sijaan, että valittaisiin vain yksi malli, koska se näyttää edistyneemmältä.

Missä GCS-pienjännitekojeistoa käytetään?

GCS-järjestelmät soveltuvat monenlaisiin teollisuuden ja infrastruktuurin sähkönjakeluympäristöihin. Niiden modulaarinen arkkitehtuuri on erityisen arvokasta silloin, kun projekti sisältää useita lähteviä piirejä tai vaatii integrointia automaatiojärjestelmiin.

• Sähköntuotanto:Tukee suuriin generaattoriyksiköihin liittyviä jakelu- ja moottorinohjausvaatimuksia.
• Petrokemian laitokset:Hyödyllinen, kun useat moottorit, pumput, ohjausjärjestelmät ja apukuormat vaativat organisoitua jakelua.
• Teollinen valmistus:Auttaa hallitsemaan useita tuotantolinjoja ja sähkökäyttöisiä koneita.
• Liike- ja infrastruktuuritilat:Voidaan konfiguroida keskitettyihin pienjännitejakelujärjestelmiin.
• Automaatiojärjestelmät:Useat toissijaiset koskettimet voivat tukea tietokoneliitäntöjä ja automaattisia ohjauspiirejä.
• Suuret sähkönjakeluprojektit:Modulaariset kaapit voidaan konfiguroida projektin yksirivisen kaavion ja laiteasettelun mukaan.

Suurissa tiloissa kyky järjestää useita syöttölaitteita koordinoidun kojeiston kokoonpanoon voi parantaa jakeluarkkitehtuurin yleistä ylläpidettävyyttä.

Kuinka ostajien tulisi valita GCS-pienjännitekytkinlaitteet?

GCS-kaapin ostaminen tulee aloittaa sähköjärjestelmästä itse kaapista. Pätevän toimittajan tulee saada riittävästi teknisiä tietoja oikean kokoonpanon määrittämiseksi.

1. Vahvista sähköiset parametrit.Määritä nimellisjännite, nimellisvirta, taajuus, oikosulkuvaatimukset ja muut projektikohtaiset parametrit.
2. Valmistele yksirivinen kaavio.Tämä antaa toimittajalle selkeän käsityksen tulo- ja lähtevistä piireistä.
3. Määritä piirin määrä.Harkitse syöttölaitteita, moottorin ohjauspiirejä, apupiirejä ja tulevia laajennusvaatimuksia.
4. Arvioi fyysinen asettelu.Kaapin mitat, kaapelin suunta, asennustila ja huoltoväli tulee ottaa huomioon.
5. Määritä ohjausvaatimukset.Automaatio, valvonta, tietokoneliitännät ja toisiopiirit tulisi määritellä ennen tuotantoa.
6. Tarkista suojauksen koordinointi.Katkaisijat ja virtaa rajoittavat komponentit tulee valita todellisen jakelujärjestelmän mukaan.
7. Tarkista testaus ja dokumentaatio.Ostajien tulee pyytää asianmukaiset tekniset piirustukset, testidokumentaatio, komponenttiluettelot ja käyttötiedot.

Räätälöityjä projekteja varten täydellisen yksirivisen piirustuksen, asettelusuunnitelman ja ostoluettelon tarjoaminen toimittajalle voi parantaa merkittävästi viestintää ja vähentää konfigurointivirheitä. CONSO·CN tunnistaa nämä asiakirjat erityisesti osaksi GCS-tuotantoprosessiaan.

Miksi valmistajan kyvyllä on väliä?

Pienjännitekojeistokaappi on koordinoitu sähkökokoonpano eikä yksinkertainen metallikotelo. Virtakiskorakenteen laatu, johdotus, toiminnallisten yksiköiden kokoonpano, komponenttien valinta, mekaaninen kohdistus ja testaus voivat kaikki vaikuttaa lopullisen järjestelmän luotettavuuteen.

Kun valitset Kiinan GCS-pienjännitekytkinlaitteiden valmistajan tai toimittajan, ostajien tulee arvioida enemmän kuin hintaa. Keskeisiä tekijöitä ovat:

• Kokemusta pienjännitekojeistojen valmistuksesta
• Kyky tulkita yksirivisiä kaavioita ja projektipiirroksia
• Räätälöinti- ja suunnitteluominaisuudet
• Laadunvalvontatoimenpiteet kokoonpanon aikana
• Tehdastestaus ja tarkastusmahdollisuus
• Teknisen dokumentaation saatavuus
• Myynnin jälkeinen tekninen tuki
• Kyky koordinoida kojeistoa laajemman jakelujärjestelmän kanssa

CONSO·CN esittelee GCS:n osana laajempaa pienjännitekojeistovalikoimaansa GCK-, MNS- ja GGD-ratkaisujen ohella. Sen tuotetiedoissa painotetaan myös räätälöityä tuotantoa asiakkaan piirustusten ja jakeluvaatimusten perusteella.

Toimittajia vertaileville ostajille pienjännitekytkinlaitteiden tuotevalikoima voi tarjota hyödyllisen kontekstin määritettäessä, mikä kaappiarkkitehtuuri on sopivin tiettyyn projektiin.

Usein kysytyt kysymykset GCS-pienjännitekojeistoista

Mikä on GCS-pienjännitekytkinlaitteiden päätarkoitus?

Sen ensisijainen tarkoitus on jakaa, ohjata, suojata ja hallita pienjännitevirtapiirejä. Sen modulaarinen arkkitehtuuri sopii erityisen hyvin järjestelmiin, jotka vaativat useita syöttölaitteita, toiminnallisia yksiköitä ja automaatioliitäntöjä.

Mikä tekee GCS:stä eron tavanomaisista pienjännitekojeistoista?

GCS korostaa modulaarisia toiminnallisia yksiköitä, ulos vedettävää laatikkomekanismia, lokeroitua rakennetta, joustavia kaapelijärjestelyjä ja laajoja toissijaisia ​​pistokeliitäntöjä. Nämä ominaisuudet voivat helpottaa monimutkaisten jakelujärjestelmien määrittämistä ja ylläpitoa.

Voidaanko GCS-kytkinlaitteita mukauttaa?

Kyllä. CONSO·CN:n mukaan GCS-kojeistot voidaan valmistaa asiakkaan yksiviivaisen piirustuksen, layoutsuunnitelman ja ostoluettelon mukaan.

Kuinka monta piiriä MCC-kaappi mahtuu?

Valmistajan julkaisemien tietojen mukaan yhteen MCC-kaappiin mahtuu jopa 22 piiriä. Todellinen kapasiteetti tulee vahvistaa tietyn sähkökokoonpanon ja kaappijärjestelyn mukaan.

Sopiiko GCS automatisoituihin teollisuusjärjestelmiin?

Kyllä. Saatavilla olevat toissijaiset liitännät on suunniteltu tukemaan tietokoneliitäntöjä ja automaattisia ohjauspiirejä, mikä tekee kokoonpanosta sopivan teollisuusautomaatiosovelluksia varten, joissa tarvitaan laajaa ohjausjohdotusta.

Johtopäätös: Onko GCS-pienjännitekojeisto oikea valinta projektiisi?

GCS pienjännitekytkinlaitteet yhdistää modulaarisen jakeluarkkitehtuurin, erilliset toiminnalliset osastot, käytännölliset ulosvedettävät yksiköt, organisoidut kaapeliliitännät ja laajat toissijaiset rajapinnat vastaamaan nykyaikaisten teollisuuden sähköjärjestelmien vaatimuksiin. Projekteissa, joissa on useita piirejä, automaatiota, moottorin ohjausta ja räätälöityjä jakeluasetelmia, oikean valmistajan valinta on yhtä tärkeää kuin kojeistotyypin valinta. Jos olet arvioimassa GCS-ratkaisua teolliseen, kaupalliseen tai infrastruktuuriprojektiin,ota meihin yhteyttäyksirivisen kaavion, asettelusuunnitelman ja teknisten vaatimusten kanssa keskustellaksesi sopivasta kokoonpanosta CONSO·CN:n kanssa.
